AT139三層新農村古典風格別墅全套圖紙12m×11m開間:11.76m
/
進深:10.76m
占地:125㎡ 產品編號: AT139 全套價格: ¥298.00 建筑層數: 三層 結構形式: 磚混結構 開間尺寸: 11.76米 進深尺寸: 10.76米 占地面積: 125㎡ 建筑面積: 400.2㎡ 建筑風格: 現代風格 估算造價: 約50萬 |

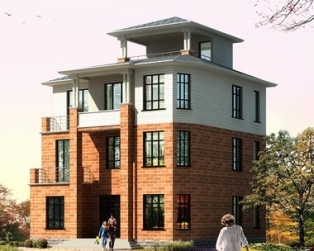

本套圖紙有施工圖26張,效果圖1張,包打印(效果圖為彩圖,施工圖為A3大圖),包郵,無電子版 開間:11.76米,進深:10.76米,占地面積:125平米左右,建筑面積:400.2平方米; 圖紙目錄:建筑設計總說明、門窗表、一層平面圖、二層平面圖、三層平面圖、屋面平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、節點大樣圖、結構設計說明、基礎平面圖、基礎詳圖、二層結構布置圖、三層結構布置圖、四層結構布置圖、二層樓板配筋圖、三層樓板配筋圖、四層樓板配筋圖、屋面結構布置圖、屋面樓板配筋圖、梁施工圖、屋頂配筋圖、樓梯剖面圖、樓梯配筋圖、效果圖等。 設計功能:一層:堂屋、客廳、雜物間、廚房、餐廳、衛生間;二層:客廳、臥室(附陽臺)、2臥室、廚房、衛生間;三層:客廳(附陽臺)、臥室(附書房,陽臺)、臥室、書房、衛生間;四層:涼亭。 效果圖與部分CAD施工圖展示: ![]() ![]() ![]() ![]() ![]() ![]() ![]() 溫馨提示:本站圖紙如果用于建造房屋,為保證圖紙和實際地質情況相吻合,以及建造安全,避免因為直接使用圖紙問題造成的材料浪費或者返工,圖紙務必請專業人士驗證后,再進行使用! 如本站沒有合適的圖紙,可按照您的要求來進行設計;本團隊擁有資深設計師,設計經驗豐富,質量保證,價格從優! |
評論及咨詢 | |
目前暫無此商品相關評價及咨詢信息,
![]() |
發表您的評論或咨詢信息 | |
您的稱呼: | |
評論或咨詢: | |
驗證碼: |
|
詳細參數
圖紙屬性 | |
建筑層數 | 三層 |
---|---|
結構形式 | 磚混結構 |
開間尺寸 | 11.76米 |
進深尺寸 | 10.76米 |
占地面積 | 125㎡ |
建筑面積 | 400.2㎡ |
建筑風格 | 現代風格 |
估算造價 | 約50萬 |
