本套圖紙有施工圖紙26張，效果圖3張，包打印（效果圖為彩圖，施工圖為A3大圖），包郵，無電子版

開間：9米，進深：15米，占地面積：135平方米

建筑占地面積為：9m*15m；建筑層數：地上三層；
建筑高度：11m；屋頂形式：平屋頂；建筑結構：磚混結構；

設計功能：一層：院子、麻將室、客廳、堂屋、廚房兼小餐廳、衛生間、車庫；二層：露臺、臥室五間、衛生間、陽臺；三層：露臺、陽臺、衛生間、臥室、球室；屋頂：露臺兩個、陽臺
圖紙目錄：一層平面圖、二層平面圖、閣樓層平面圖、屋頂平面圖、南立面圖、北立面圖、東立面圖、西立面圖、1-1剖面圖；結構設計總說明、結構構造詳圖、基礎平面布置圖、基礎詳圖、一層柱位布置圖、二層柱位布置圖、三層柱位布置圖、二層梁施工圖、三層梁施工圖、屋面梁施工圖、二層樓板配筋圖、三層樓板配筋圖、屋面板配筋圖、樓梯結構平面圖及剖面圖、節點圖、樓梯梯段板配筋圖一層效果圖等。

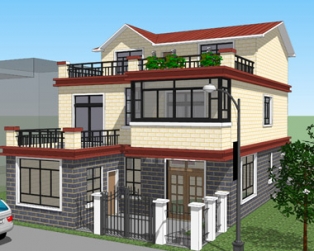

效果圖與部分CAD施工圖展示：

溫馨提示：本站圖紙如果用于建造房屋，為保證圖紙和實際地質情況相吻合，以及建造安全，避免因為直接使用圖紙問題造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！

如本站沒有合適的圖紙，可按照您的要求來進行設計；本團隊擁有資深設計師，設計經驗豐富，質量保證，價格從優！
