本套圖紙有施工圖11張，效果圖1張，包打印（效果圖為彩圖，施工圖為A3大圖），包郵，無電子版

設計名稱及編號：三層磚混結構農村自建房設計圖紙9×11
建筑占地面積：8.64米×10.67米；
建筑層數：三層；
建筑高度:10米（不含屋頂）；屋頂形式：坡屋頂；
設計功能：一層：客廳、衛生間、樓梯間、廚房、餐廳、臥室；二層：客廳、陽臺、衛生間、樓梯間、臥室、臥室；三層：露臺、衛生間、臥室、臥室；
圖紙目錄：建筑設計說明、結構設計說明、一層平面圖、二層平面圖、三層平面圖、屋面平面圖、北立面圖、南立面圖、1-1剖面圖、基礎平面圖、、三層梁平法施工圖、三層板平法施工圖、屋頂梁平法施工圖、基礎平面圖、屋頂板平法施工圖、二層梁平法施工圖、二層板平法施工圖；
1.本工程為三層農村房屋設計通用圖紙，結構體系為三層磚混結構，占地面積:90平方米，建筑面積:248平方米。
2.本工程所注一層室內地坪標高為±0.000。
3.圖中所注尺寸除標高以米為單位，其余均以毫米為單位。
4.本設計不含二次裝修，二次裝修設計方案與設計單位協商確定后方可進行實施。
5.砌體材料均用燒結粘土空心磚。
6.窗臺高度不足900處，在窗臺內側設防護欄桿，防護欄桿凈高1050mm，豎桿凈距≤110mm,樣式由甲方自定。
7.本工程建筑類別性質為三類民用建筑,設計安全等級為二級,建筑物耐火等級為二級,屋面防水等級為三級，抗震烈度少于6度。
8.梁:主梁不宜留設施工縫;次梁的施工縫可設在梁1/3跨處;懸臂梁應與其相連接的結構整體澆筑。
9.柱:施工縫應留設在梁底標高以下30mm，或留設在梁、板面標高處。

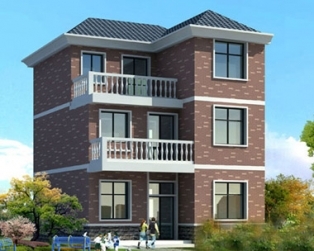

效果圖與部分CAD施工圖展示：

溫馨提示：本站圖紙如果用于建造房屋，為保證圖紙和實際地質情況相吻合，以及建造安全，避免因為直接使用圖紙問題造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
